Dos siglos de gráficos estadísticos: 1750 - 50

Cuarta etapa: 1901-1950 / Tables de mortalité: mouvement générale d’une population. París, 1941

Prtada: Tables de mortalité : mouvement générale d’une population. París, 1941

HUBER, Michel

Tables de mortalité : mouvement générale d’une population / par Michel Hubert.

Paris : Hermann, 1941

159 p. : il. gráf. ; 25 cm

(Actualités scientifiques et industrielles ; 890). — (Cours de démographie et de statistique sanitaire / Institut de statistique de l’université de Paris ; 6)

Gráfico

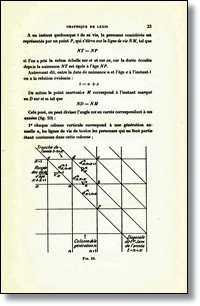

Diagrama de Lexis

Diagrama de Lexis

El diagrama de Lexis es un gráfico muy utilizado en Demografía. Toma el nombre del estadístico alemán Wilhelm Lexis (1837 - 1914), aunque hoy en día hay controversia sobre si Lexis fue realmente el inventor.

El diagrama consiste en un sistema de ejes cartesianos en el que en el eje x (horizontal) se representa el tiempo en años, y en el eje y (vertical) el tiempo en edad. El diagrama está cuadriculado y se trazan las diagonales de cada cuadrado. Las líneas verticales se denominan líneas de contemporáneos, las líneas horizontales, líneas de aniversario; y finalmente las diagonales son las líneas de vida. Las distintas formas que pueden formarse con las cuadrículas del diagrama (líneas verticales u horizontales, cuadrados, triángulos, romboides verticales u horizontales) representan los stocks y los flujos del fenómeno demográfico observado.

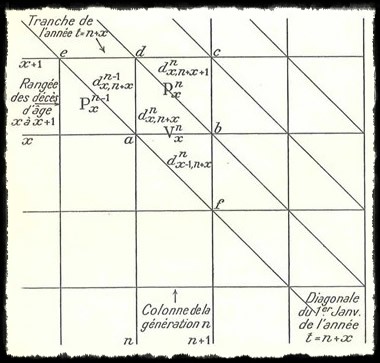

El gráfico mostrado es un diagrama de Lexis sobre el número de efectivos de la población, y en él Pxn representa los efectivos de una generación que a 1 de enero del año n+x+1 tienen entre x y x+1 años; Vxn representa los efectivos que en el año n alcanzan la edad x; y dx,n+xn representa las defunciones en el año n+x de los nacidos en el año n a la edad de x años.
